LCD-Bildschirm-Modul 160x32 Dot Matrix für Instrumentierungs-elektronische Ausrüstung

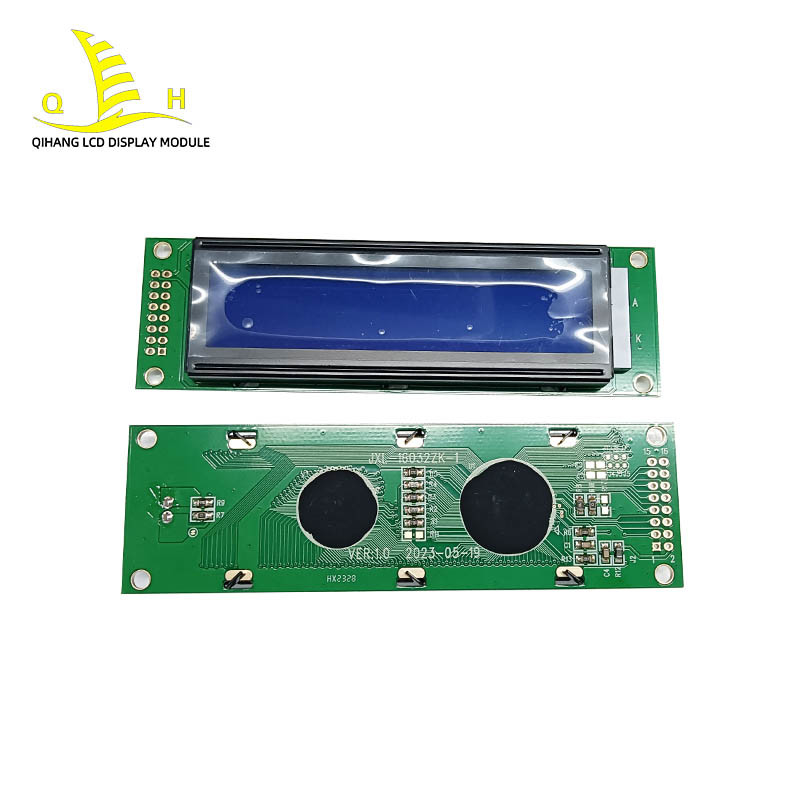

Flüssigkristallanzeigenmodul der JXL-16032ZK-1 Punktematrix grafisches (LCM), unter Verwendung der 160x32 Punktematrix-Flüssigkristallanzeige (LCD)
Verfasst mit Hintergrundbeleuchtung der Leistungsaufnahme der geringen Energie LED. Sie wird zusammen mit einem ST7920 Meister IC und ein ST7921 als der Fahrer, jedes verwendet
Der Schirm kann 2 Reihen von chinesischen Schriftzeichen anzeigen, zeigt jede Reihe 10 chinesische Standardschriftzeichen an, punktieren eingebaute 8192 16x16 chinesische Güsse und
126 Kurzzeichen halbe Breite des Punktes 16x8 und ein Zeichnungsbereich des Punktes 64x256 (GDRAM)
Und 240 Punkte der IKONE RAM, die mit Textschirm gemischt werden können, und des ST7920 enthält CGRAM. Stellt 8 zur Verfügung
Bit 1 Bit, 4 und drei Mikroprozessorschnittstellen der seriellen Schnittstelle, können mit dem MCU-einzelchipmikrocomputer direkt angeschlossen werden, der in den verschiedenen Instrumenten weitverbreitet ist
Instrumentierung und elektronische Ausrüstung.

Liebe Kunden:
Danke für die Anwendung des Flüssigkristallanzeigenmoduls, das von unserer Firma produziert wird. Vor der Anwendung er lesen Sie bitte den folgenden Inhalt sorgfältig.
Wie man das Flüssigkristallanzeigenmodul richtig benutzt, um Verluste zu Ihnen zu verhindern, wenn Sie auf Schwierigkeiten während des Gebrauches stoßen,
Rufen Sie bitte unseren technischen Kundendienst, wir versieht Sie mit Service in der kürzesten Zeit an.



1, schützender Film
Eine Schicht des schützenden Filmes wird auf der Oberfläche des Flüssigkristallanzeigenmoduls geklebt, um die Bildschirmoberfläche an befleckt werden während der Versammlung zu verhindern.
Entfernen Sie es nicht bis das Ende der Verteilung.
2, verhindern statisch Elektrizität
Der LCD-Fahrerchip im LCD-Modul ist ein umfangreicher CMOS-Stromkreis, der leicht durch statisch Elektrizität aufgegliedert wird.
Statischer Zusammenbruch ist irreparabel, sollte so statisch Elektrizität während der Operation, der Versammlung und des Gebrauches ausschließlich verhindert werden, also ist es zu notwendig
Mitteilung:
1: Berühren Sie nicht den Fahrerchip des LCD-Moduls und des Goldfingers auf der Leiterplatte mit Ihren Händen nach Belieben.
Wenn im Kontakt, sicher sein, eine antistatische Manschette, einen antistatischen Fingerschutz/Handschuhe zu tragen, und antistatischen Overall vorzugsweise zu tragen.
Machen Sie den menschlichen Körper wohlbegründet.
2: Der Werktisch, der Lötkolben und die Werkzeuge sind wohlbegründet.
3: Halten Sie die Feuchtigkeit im Arbeitszimmer über RH60%.
4: Die Verpackungsmaterialien sind alle antistatische Materialien.
3, schweißend
1: Die Temperatur der Lötkolbenspitze ist kleiner als 280°C.
2: Die schweißende Zeit ist kleiner als 3-4S.
3: Verwenden Sie nicht säurehaltigen Fluss.
4: Wiederholen Sie das Schweißen von nicht mehr als 3mal, und jede Wiederholung muss bis zum 5 Minuten getrennt werden.
5: Säubern Sie gänzlich, nachdem Sie zum Schweißen zu verhindern von Kurzschluss- und Signalstörung geschweißt haben. Geben Sie acht, dass Sie nicht die Reinigungslösung auf verschütten
Hintergrundbeleuchtung an.
4, installieren
Ändern Sie das LCD-Modul nicht ohne Ermächtigung. Wie: ändernde Teile, ändernde Stromkreise, die Eisenrahmenfüße verdrehend und bauen auseinander,
Verarbeitung von PWB-Brettern. Das oben genannte Verhalten veranlaßt das Flüssigkristallanzeigenmodul, alles nicht anzuzeigen und wird nicht repariert werden, es sei denn, dass genehmigt durch unsere Firma
mit der Zustimmung von



Q1. Wie kann ich die Proben erhalten?

: Wenn Sie Proben benötigen, können wir gemäß Ihres Antrags machen. Sie sollten die Beispielgebühr und -fracht zahlen. Beispielvorbereitungs- und Anlaufzeit ist- immer innerhalb 2-5 Tage.

Q2. Wie man lcd bestellt?

: Schicken Sie uns Ihren Kaufauftrag bitte durch E-Mail, oder bitten Sie uns, Ihnen eine Rechnung zu schicken. Wir müssen die folgenden Informationen für Ihren Auftrag kennen.

1)Produkt-Informationquantität, Teilnummer
2)Lieferfrist erfordert.
3)Versandinformationfirmenname, Straße und Hausnummer, Phone&Fax-Zahl, BestimmungsortSeehafen.
4)Die Kontaktdaten des Absenders, wenn Sie irgendwelche in China haben.

Q3. Wie lang kann ich erwarten, die Probe zu erhalten?

: Die Proben sind zur Lieferung in 5~7days bereit. Die Proben werden über ausdrücken und ankommen in 5~7 Tage gesendet.

Q4. Wann kann ich das Datenblatt erhalten?

: Wenn wir Ihre Untersuchung erhalten, sagen Sie uns der Teilnummer zuerst, die Sie wünschen, dann können wir Ihnen das Datenblatt sofort schicken



Q5: Wie lang kann ich Antwort erhalten?
: Innerhalb 24 Stunden. Chinesisches Arbeitszeit9:00 - 18:00 Montag-Freitag-Online-Service, zum Sie zu helfen, Probleme zu lösen. Auch Antwort ist telefonisch in der Nacht und Wochenenden möglich.

Q6: Was sollen wir tun, wenn wir irgendein Einzelteil fehlend oder defekt finden, nachdem wir die Waren empfangen haben?
: Treten Sie mit uns bitte SO BALD WIE MÖGLICH in Verbindung, überprüfen wir ihn und bieten die beste Lösung entsprechend der Situation an.
